Шиповое соединение с помощью циркулярки
Александр
В этом способе используется приспособление о котором я рассказывал ранее

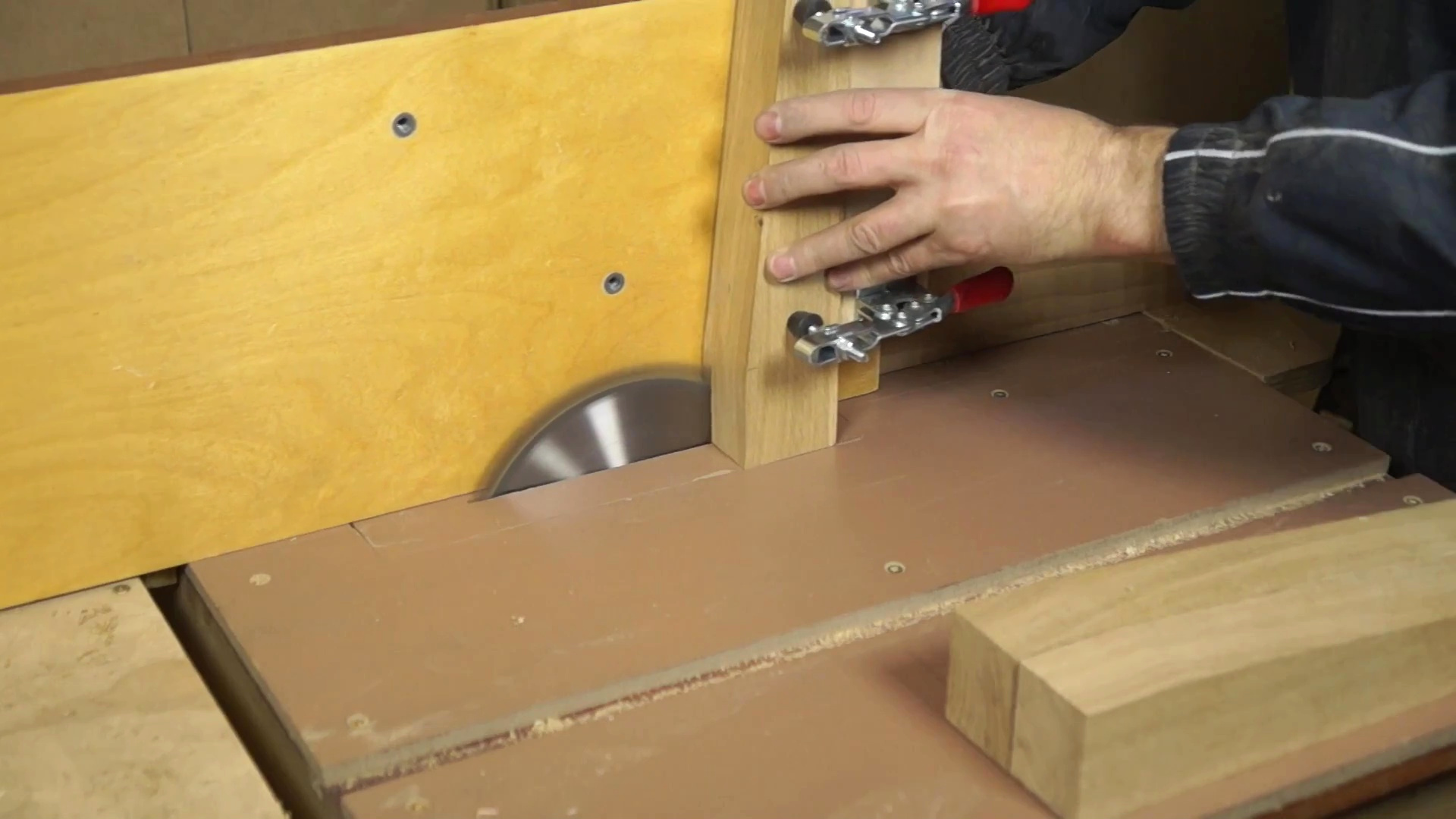

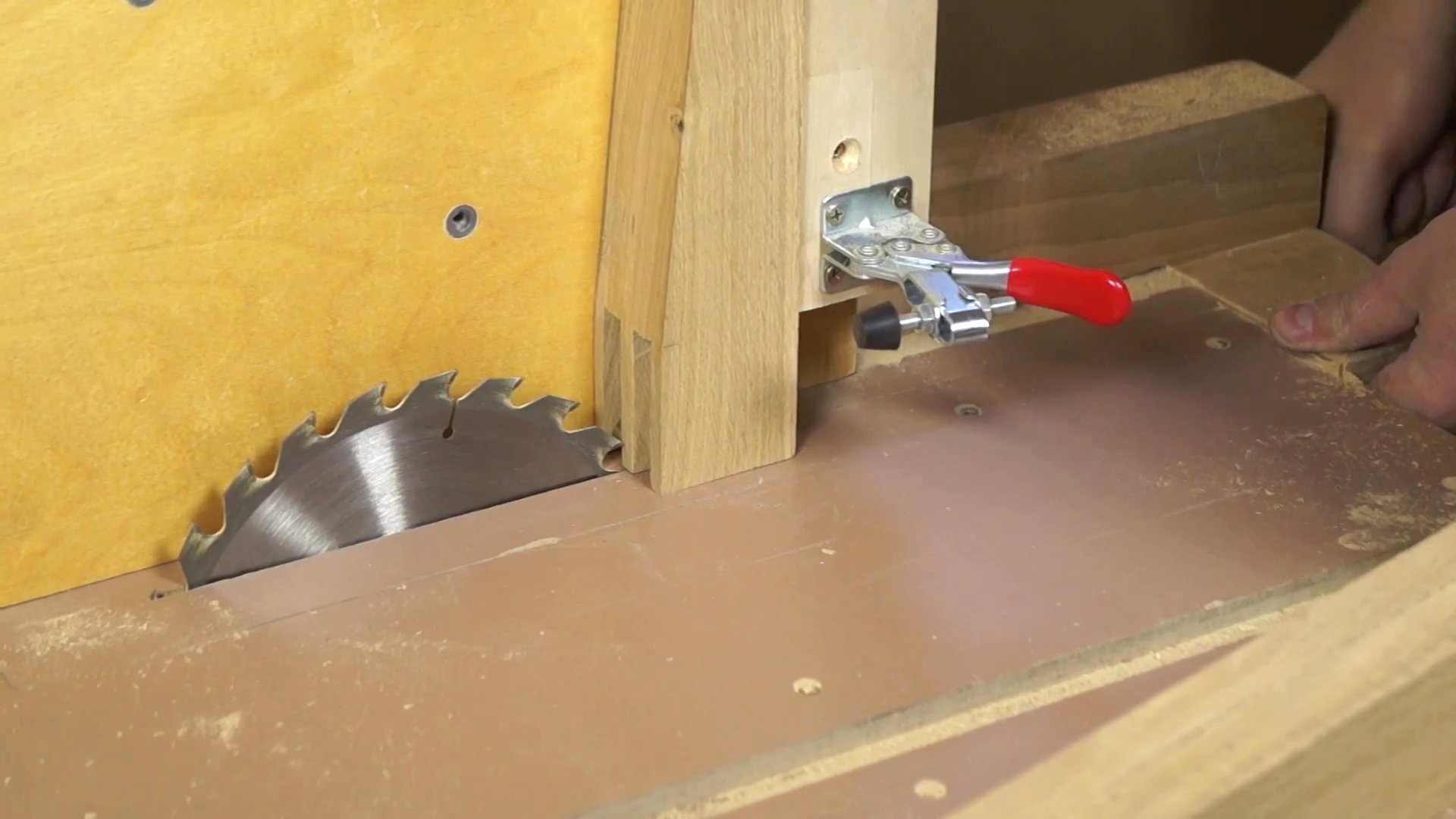

К приспособлению вертикально прикручена рейка с прижимными струбцинами. Оно ставиться сверху на параллельный упор и работает как каретка, а параллельным упором настраивается расстояние до пильного диска. Диск пилы поднят на величину шипа. Размеры шипов рассчитаны предварительно и для удобства будут делаться симметричными. Это позволит на одной настройке делать два пропила, с одной и другой стороны заготовки.

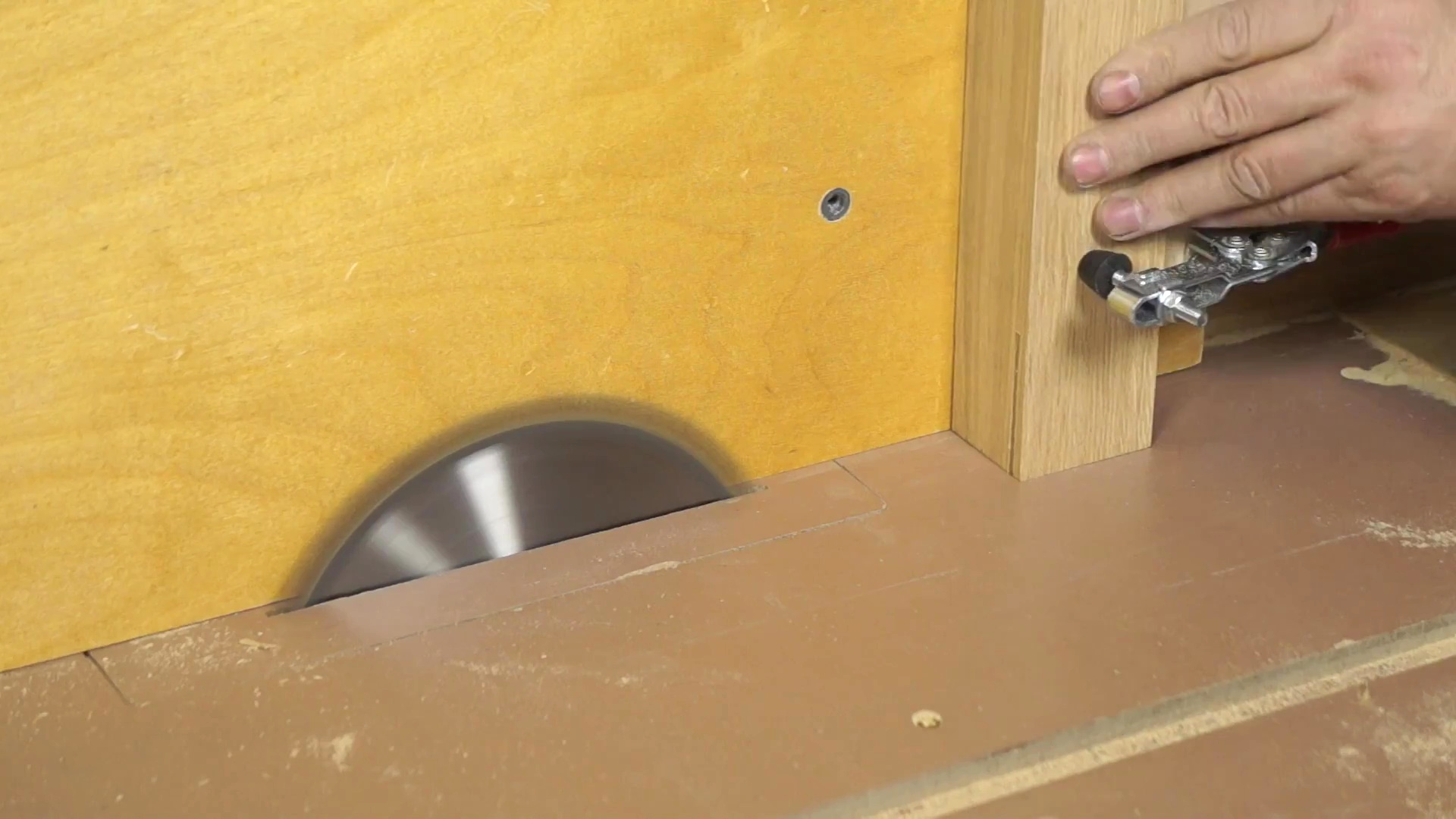

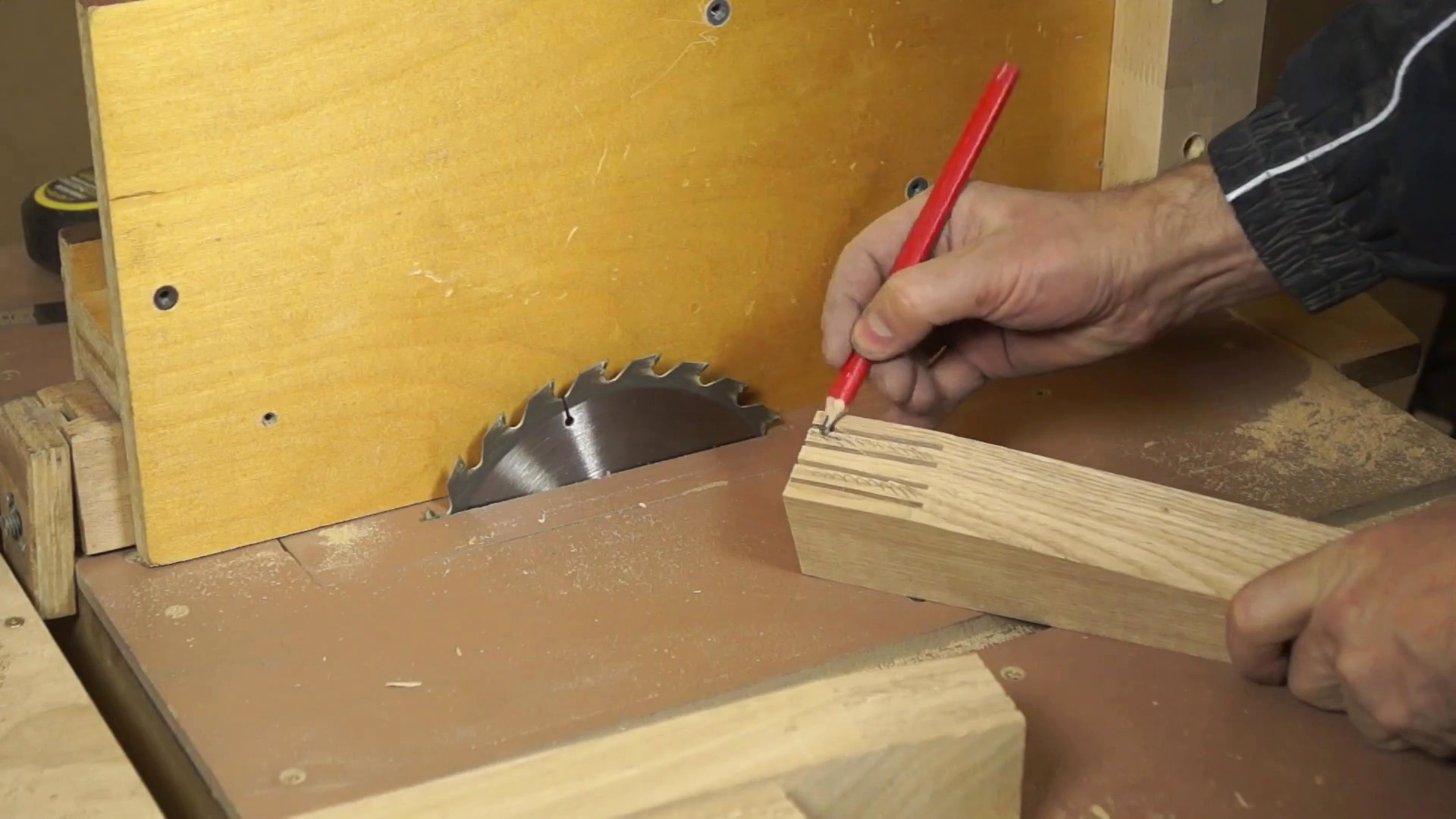

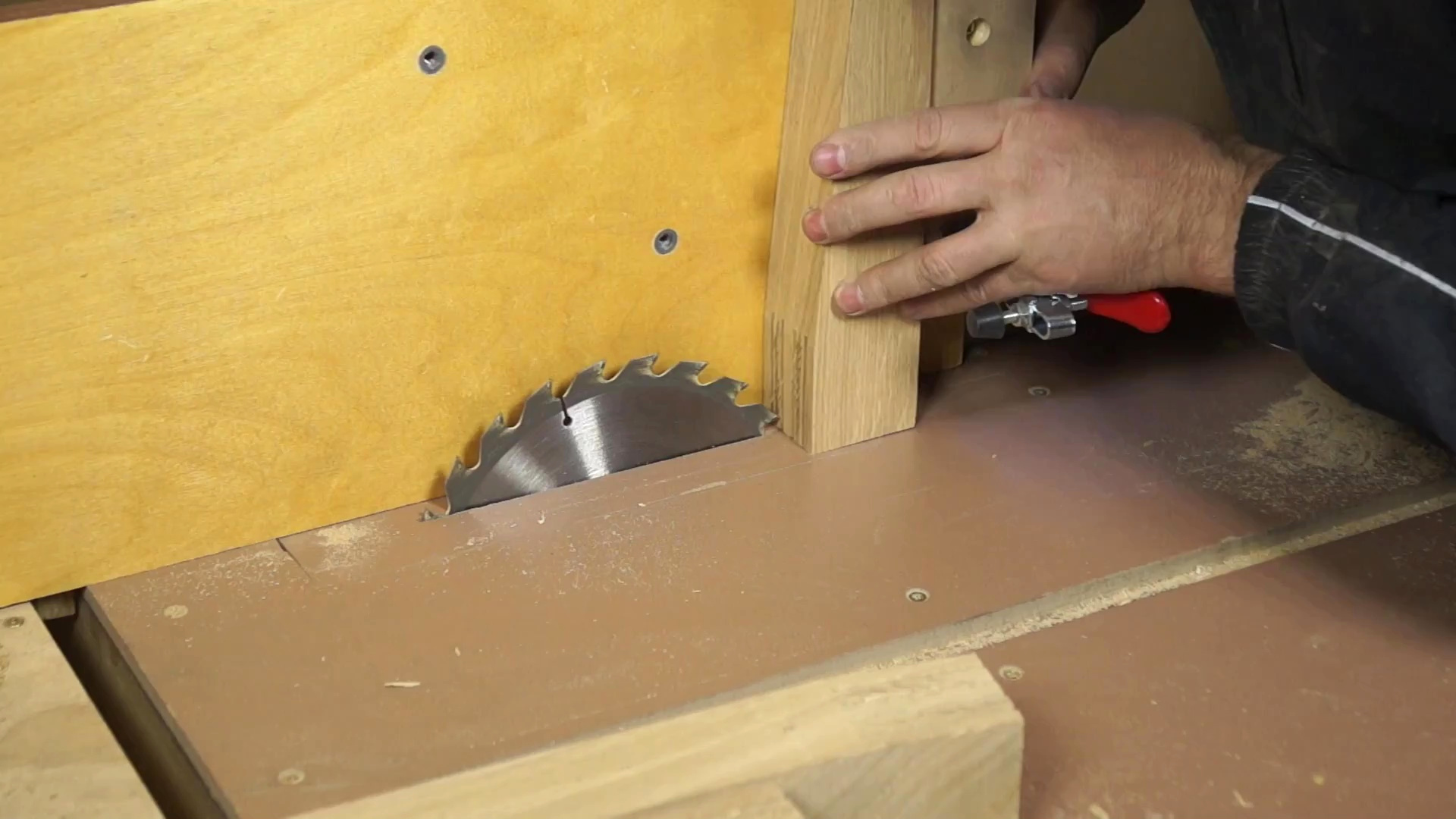

Пропил делается по внешнему краю шипа. После первоначальных пропилов, определяющих размеры шипов, за несколько проходов выпиливаются промежутки между шипами. Удобно отмечать удаляемые части.
Тогда боле наглядно настраивать расстояние до пильного диска.

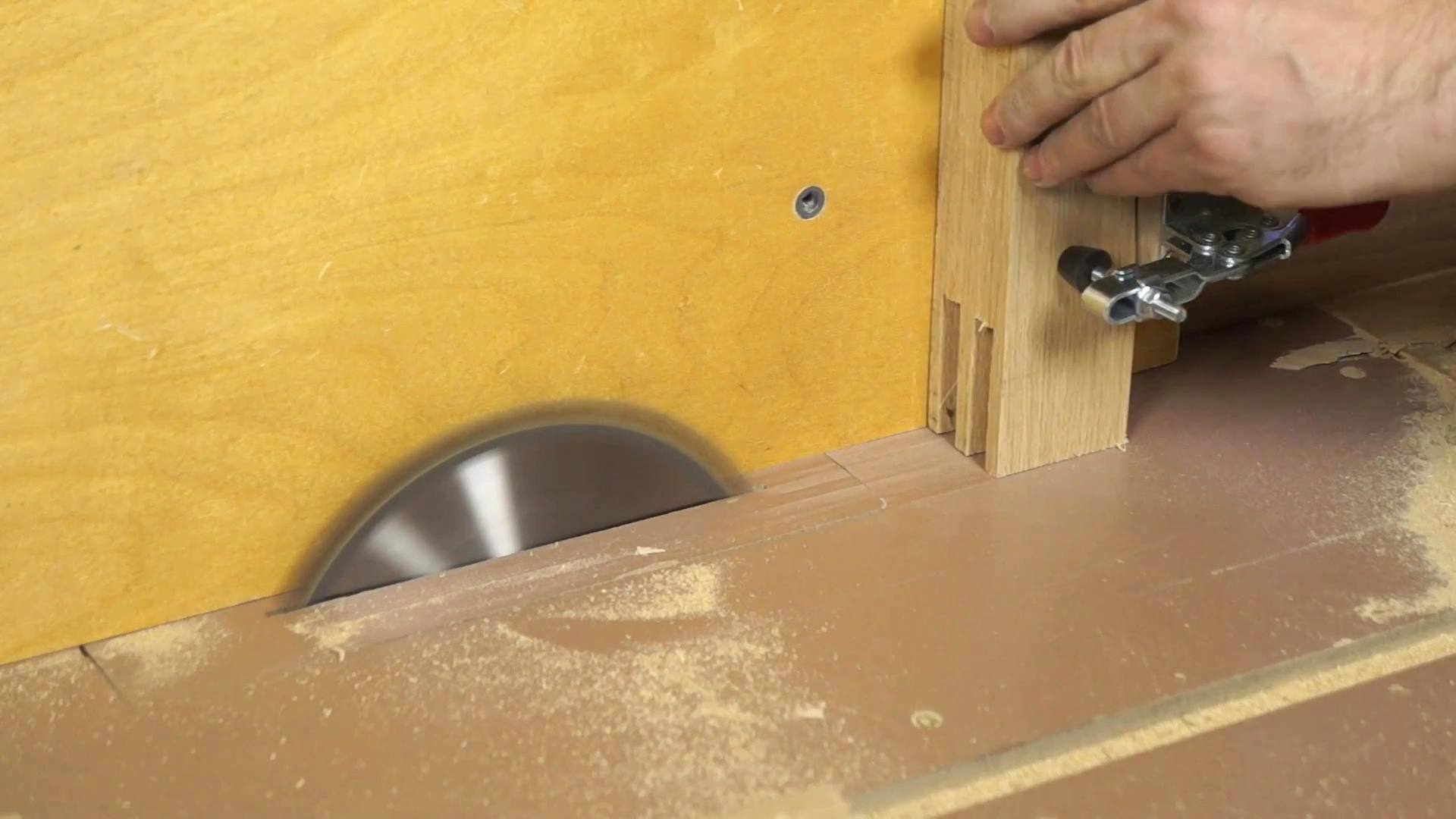

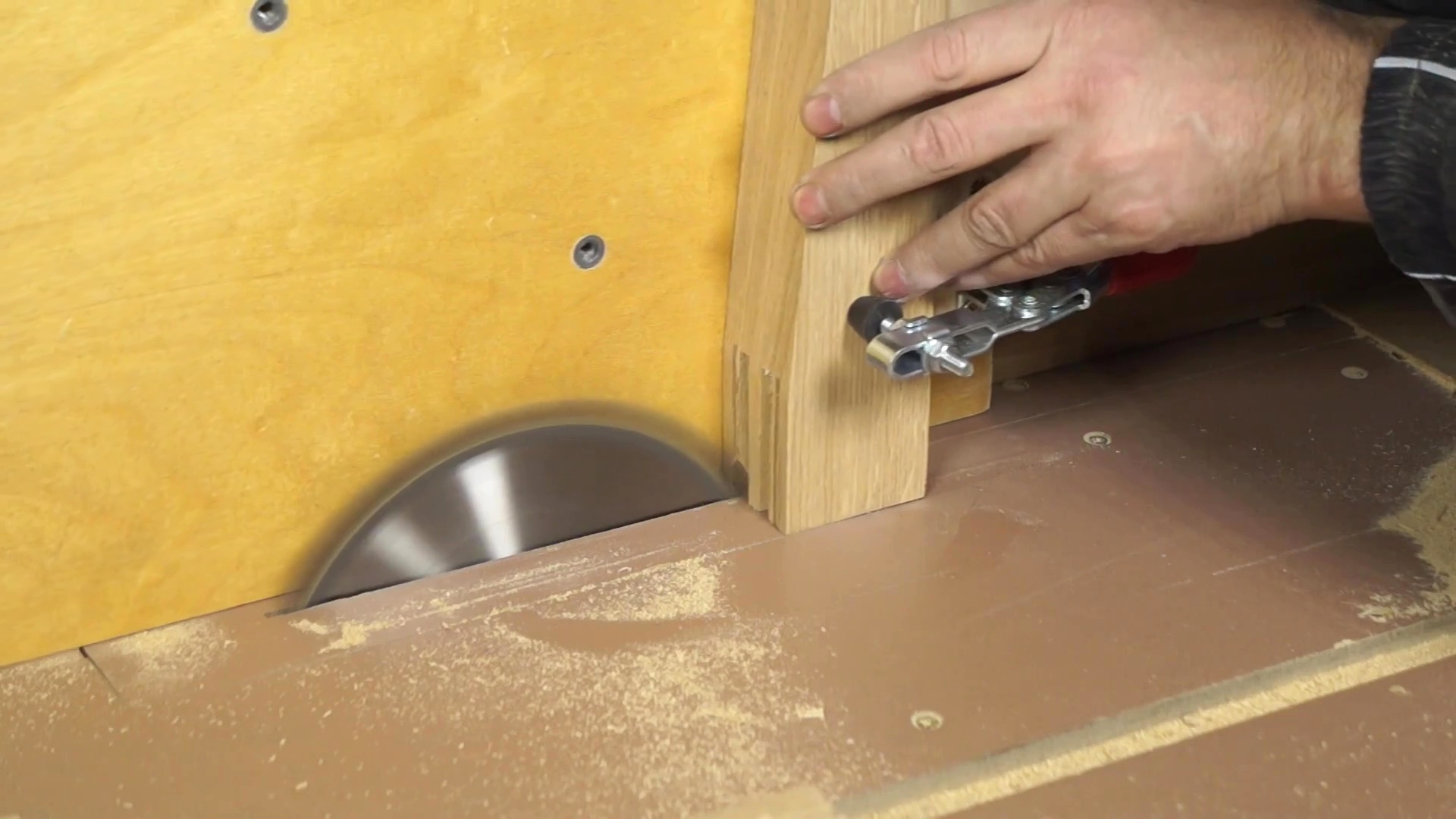

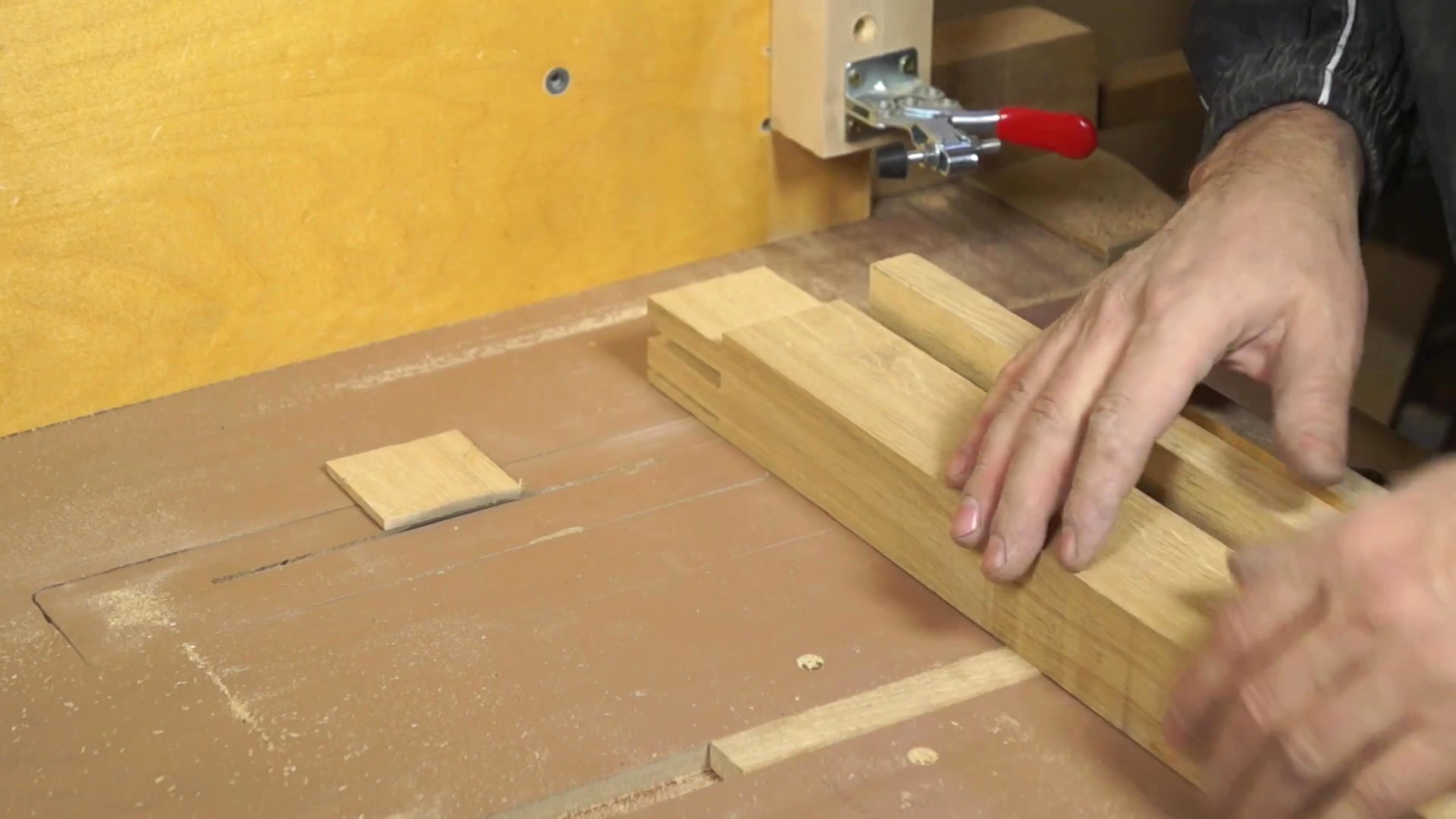

Несколько пропилов и шипы на одной части детали готовы.

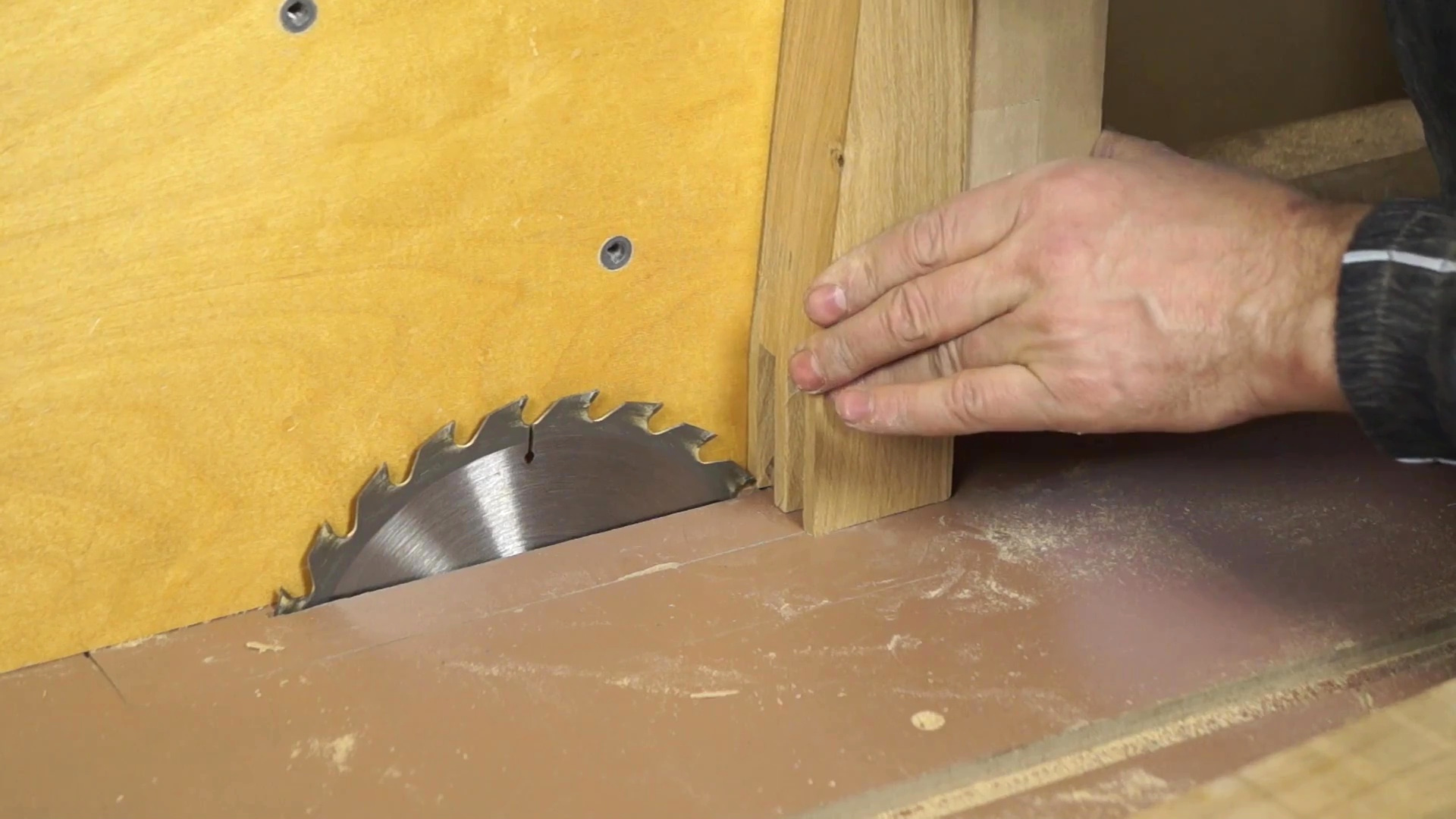

Эту деталь используем при настройки шипов для второй детали.

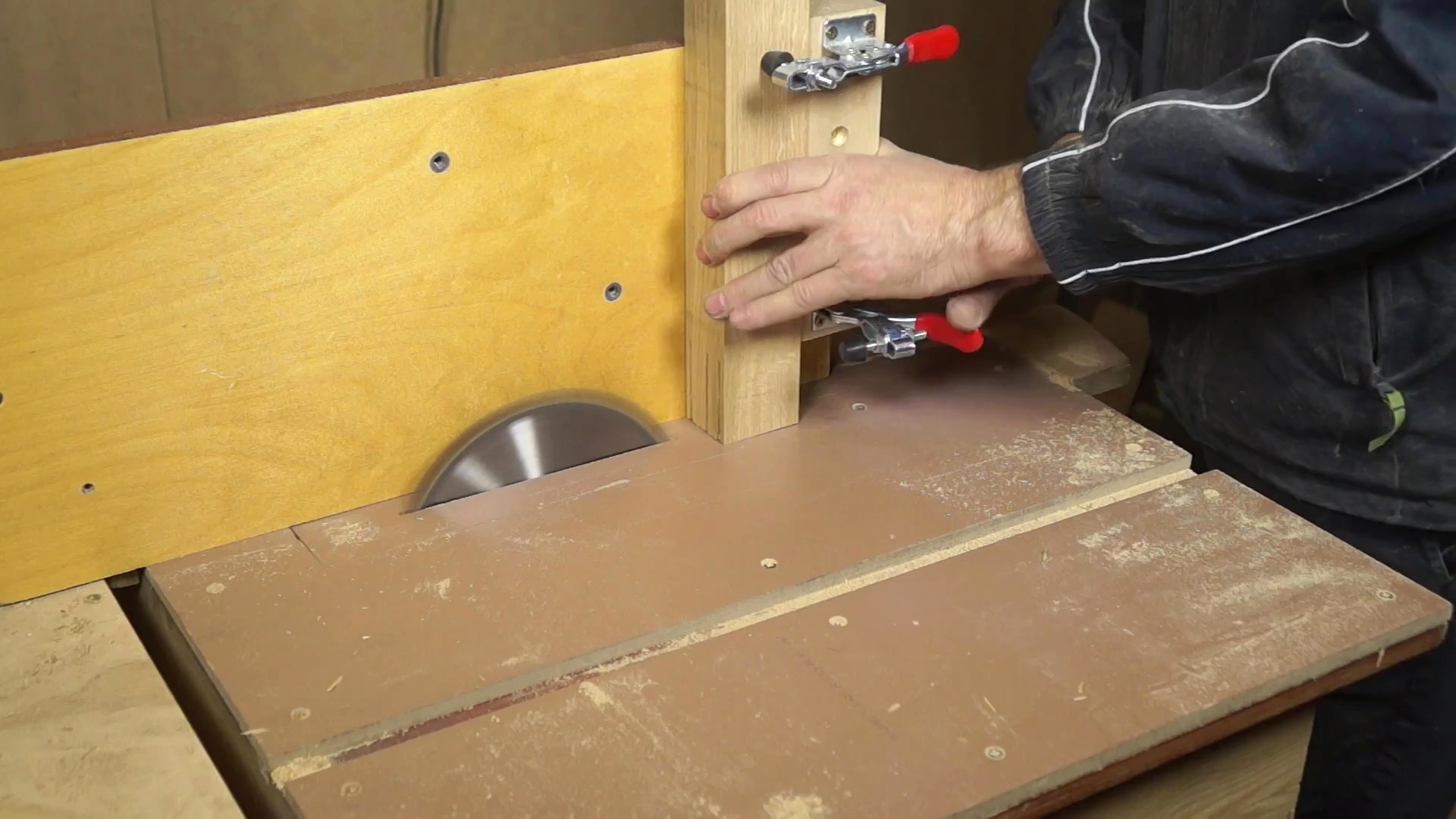

Сначала пропиливаем границы шипов.
Затем также по первой детали настраиваем пилу для выпиливания под центральный шип. И делаем выборку под него во второй детали

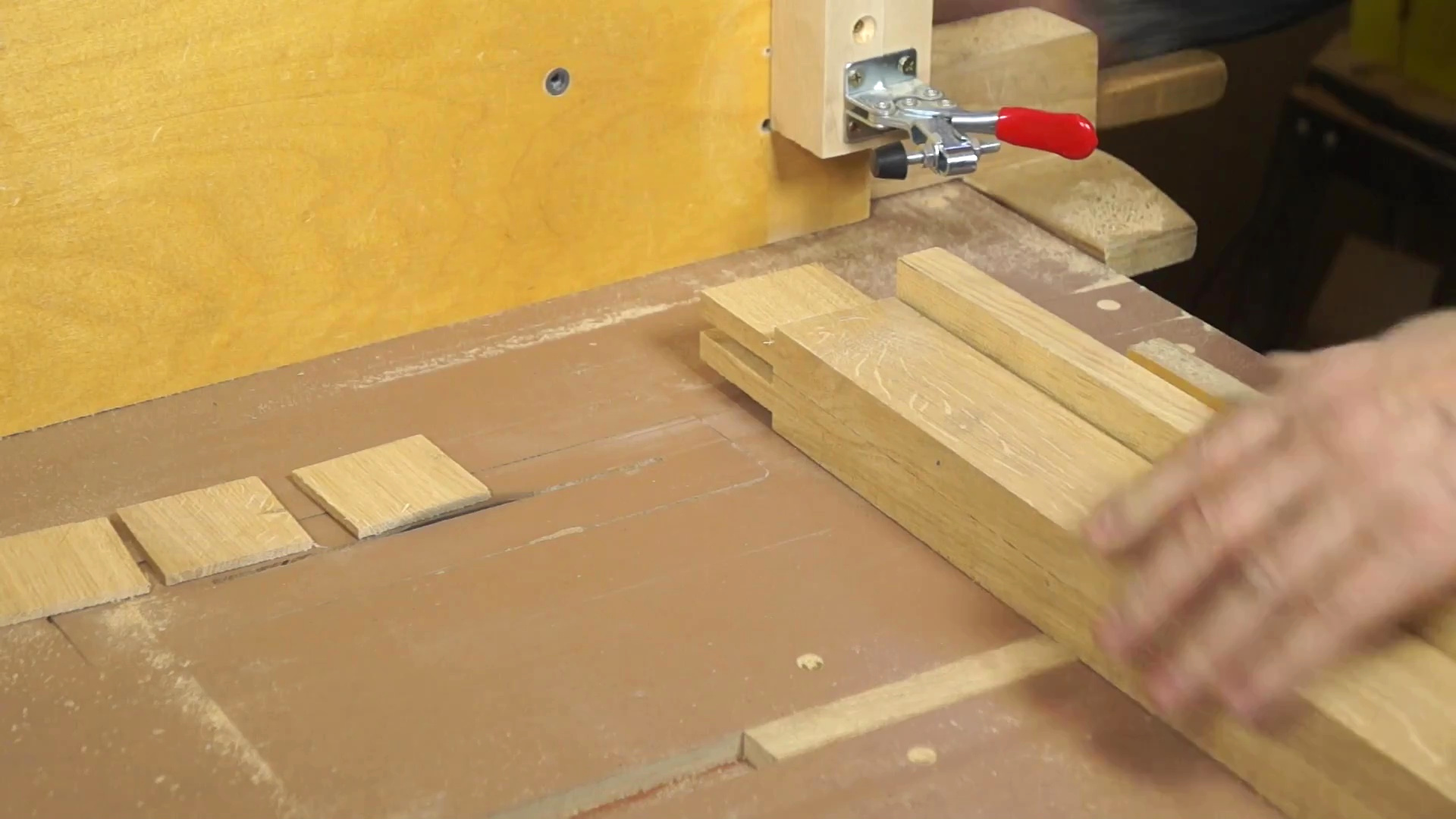

Завершить изготовление шипов во второй детали удобно расположив её горизонтально и вылет диска установить по высоте отрезаемой части.
При верных настройках соединение получается сразу, но возможно придется немного поработать стамеской или рашпилем.
